Nappe FFC/FPC 24 broches : remplacer la liaison souple qui a lâché

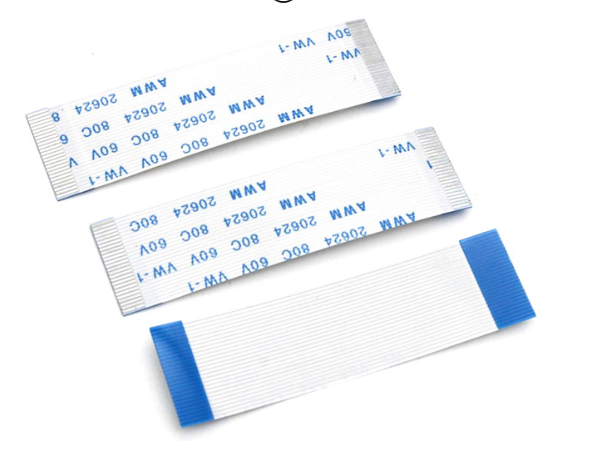

Sur une console portable ouverte dix fois, la nappe souple qui relie l'écran ou la carte fille à la carte mère finit par se fendre au pli, ou par perdre un contact. Cette nappe FFC/FPC au pas de 0,5 mm, 24 broches, existe en 25 longueurs de 25 à 600 mm et dans les deux sens de contacts. On remplace la pièce fatiguée sans rien souder.

Ce que ça fait

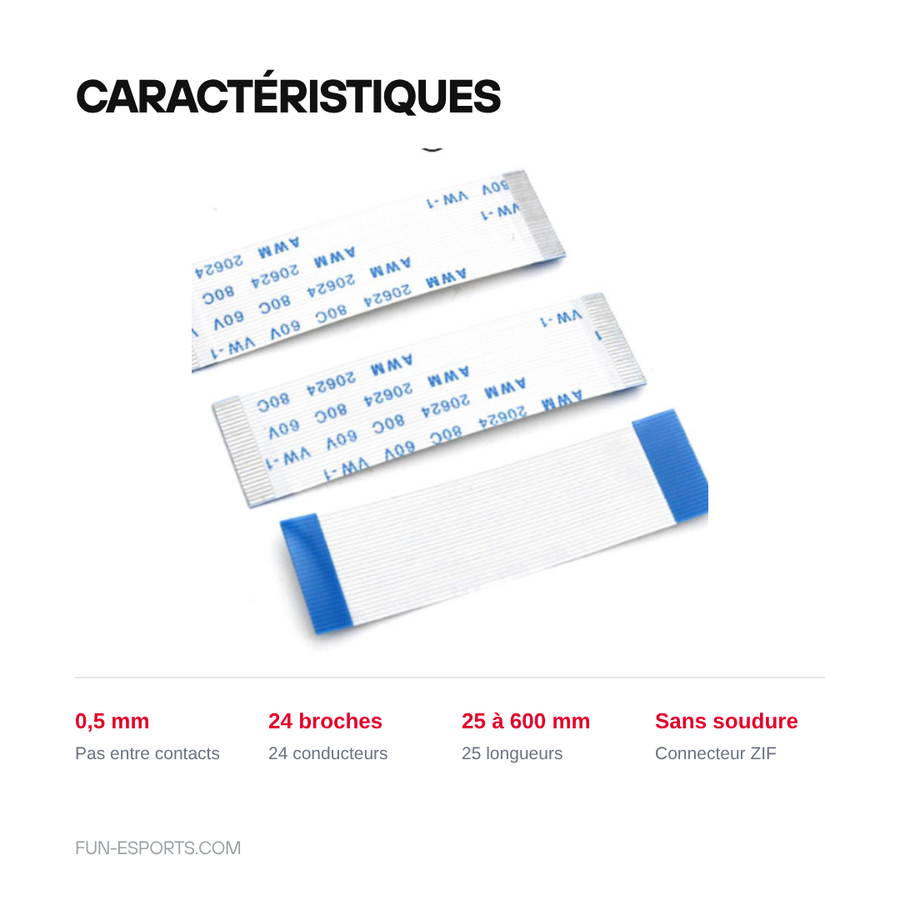

• Pas de 0,5 mm, 24 positions : la nappe s'insère dans les connecteurs ZIF à glissière ou à bascule de ce format, très répandus sur les cartes de consoles portables, les dalles LCD et les cartes filles.

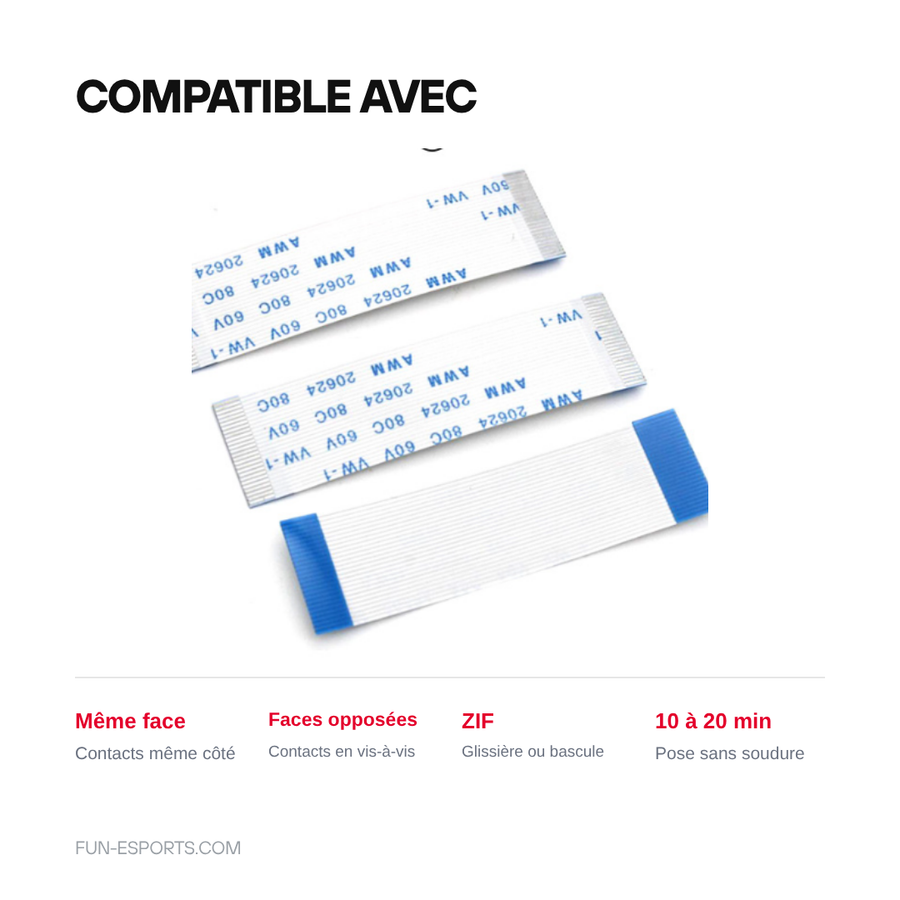

• Deux sens de contacts : « même côté » (contacts sur la même face aux deux extrémités) ou « opposés » (contacts sur des faces inverses). C'est le connecteur d'arrivée qui impose le choix.
• 25 longueurs disponibles : de 25 mm pour une liaison courte entre deux cartes voisines à 600 mm pour un banc de test ou un déport d'écran.
• Installation sans soudure : on ouvre le loquet du connecteur, on retire l'ancienne nappe, on insère la neuve, on referme.

Ce que ça ne fait pas

• Ce n'est pas une pièce d'origine pour un modèle de console précis : c'est une nappe générique. Nous ne garantissons aucune compatibilité constructeur — c'est à vous de mesurer la nappe à remplacer avant de commander.
• Ne remplace pas une nappe soudée, collée ou sertie sur la carte : seules les liaisons à connecteur ZIF sont concernées.
• Ne s'adapte pas à un autre pas ni à un autre nombre de broches. Une nappe 24 broches ne se recoupe pas proprement en 20 ou 16 broches.
• Le sens des contacts n'est pas réversible : une nappe « même côté » ne peut pas remplacer une nappe « opposés » sans faux contact ou inversion du brochage.
• Aucun blindage : ce n'est pas une nappe prévue pour du signal haute fréquence critique ni pour de la forte intensité.

Compatibilité

Tout connecteur FFC/FPC au pas de 0,5 mm et 24 positions. Avant de commander, relevez trois choses sur la nappe d'origine : le pas entre deux pistes (0,5 mm), le nombre de conducteurs (24) et la longueur totale en millimètres, extrémité à extrémité. Vérifiez aussi de quel côté se trouvent les contacts dorés à chaque bout. Une nappe d'un autre pas (0,3 mm, 1,0 mm) ou d'un autre nombre de broches ne conviendra pas, même si la largeur semble proche.

Niveau requis

Débutant. Aucune soudure. Il faut ouvrir la coque de la machine (tournevis cruciforme, tri-wing ou Y00 selon le modèle), une spatule fine ou un médiator pour déclipser, et beaucoup de délicatesse avec le loquet du connecteur ZIF : c'est la pièce la plus fragile de l'opération. Comptez 10 à 20 minutes, démontage compris. Un pied à coulisse ou une règle métallique est utile pour mesurer la longueur avant l'achat.

Dans le colis

• 1 nappe FFC/FPC, pas 0,5 mm, 24 broches, dans la longueur et le sens de contacts choisis à la commande.
