Une pile de sauvegarde soudée dans une cartouche en 1996 tient entre quinze et vingt-cinq ans. Nous sommes en 2026 : la quasi-totalité des cartouches d'origine ont dépassé cette échéance, et beaucoup fonctionnent encore uniquement parce que la pile n'a jamais été sollicitée longtemps. Le remplacement est une opération d'atelier simple, à condition de la faire dans le bon ordre. La faute la plus courante n'est pas une mauvaise soudure : c'est de dessouder la vieille pile avant d'avoir copié la sauvegarde. À cet instant, la mémoire SRAM perd son alimentation et le fichier disparaît définitivement.
Reconnaître une pile en fin de vie
Les symptômes sont progressifs. La sauvegarde tient tant que la console reste allumée, puis disparaît après extinction. Ou elle survit quelques heures, puis quelques minutes, puis plus du tout. Sur les jeux à horloge interne, l'heure se fige ou repart de zéro à chaque démarrage, et les événements quotidiens ne se déclenchent plus.
Un écran d'erreur explicite existe sur certains titres. La mention d'une pile épuisée au démarrage d'un jeu Game Boy Advance de la troisième génération Pokémon en est l'exemple le plus connu : elle signale que l'horloge est morte, pas que la sauvegarde est perdue.
Deux tests permettent de trancher. Le test empirique d'abord : sauvegardez dans le jeu, retirez la cartouche de la console, attendez une dizaine de minutes, relancez. Si la partie a disparu, la pile est hors service. Le test au multimètre ensuite, plus fiable : une pile lithium saine mesure entre 3,1 et 3,3 V. En dessous de 2,5 V, elle est à remplacer sans attendre. La mesure se fait pile en place, pointe rouge sur la face positive, pointe noire sur la masse du circuit.
Étape 1 : mettre la sauvegarde à l'abri
C'est le lecteur de cartouches qui fait ce travail. Il se branche en USB, lit la mémoire de sauvegarde et l'écrit dans un fichier .sav sur votre ordinateur. L'opération inverse — réécrire ce fichier dans la cartouche — est disponible sur les mêmes appareils. C'est précisément cette fonction d'écriture qui rend le changement de pile indolore.
Nous ne détaillons pas ici la procédure complète : elle fait l'objet de notre guide dédié à la copie de cartouches. Deux points méritent d'être répétés. Nettoyez les contacts de la cartouche avant de lire, une lecture faite sur des broches oxydées peut produire un fichier corrompu. Et ne débranchez jamais l'appareil pendant un transfert. Vous trouverez les modèles que nous distribuons dans la collection lecteurs de cartouches.
Si la pile est déjà morte, il n'y a plus rien à sauvegarder : passez directement au remplacement. Vous repartirez d'une partie neuve, mais la cartouche sauvegardera de nouveau.
Le matériel : tournevis, pile, fer
Les cartouches Nintendo se ferment avec une vis de sécurité à empreinte étoile propriétaire, dite Gamebit. Le format 3,8 mm ouvre les cartouches NES, Super Nintendo, Nintendo 64 et Game Boy. Le format 4,5 mm, plus gros, sert aux cartouches Sega et aux coques de consoles. Les cartouches Game Boy Advance font exception : elles utilisent une vis tri-aile (tri-wing, type Y), un troisième embout à prévoir.
| Console | Ce que la pile alimente | Référence de pile | Ouverture |
|---|---|---|---|
| Game Boy | Sauvegarde (SRAM) | CR2025, parfois CR1616 selon le circuit | Gamebit 3,8 mm |
| Game Boy Color | Sauvegarde, et l'horloge sur les jeux qui en ont une | CR2025 | Gamebit 3,8 mm |
| Game Boy Advance | Horloge temps réel seulement | CR1616 | Tri-aile (tri-wing) |
| Super Nintendo | Sauvegarde (SRAM) | CR2032 | Gamebit 3,8 mm |
| Nintendo 64 (jeux à SRAM) | Sauvegarde (SRAM) | CR2032 | Gamebit 3,8 mm |
| Mega Drive / 32X | Sauvegarde (SRAM) | CR2032 | Gamebit 4,5 mm le plus souvent |
Ce tableau donne le cas général. La seule certitude vient de l'ouverture : la référence est imprimée sur la face visible de la pile. Ouvrez, lisez, commandez ensuite.
Pourquoi une pile à pattes à souder et pas une pile nue
Une pile bouton nue coûte moins cher, mais elle est à écarter : on ne soude pas sur le corps d'une pile lithium. La chaleur du fer fait monter la pression interne de la cellule, qui peut fuir, gonfler ou éclater, et l'électrolyte projeté est corrosif.
Les piles vendues pour cet usage arrivent avec deux pattes métalliques déjà soudées par points en usine, une opération éclair qui n'échauffe pas la cellule. Vous ne soudez alors que la patte, à distance du corps de la pile. C'est la seule méthode raisonnable, et ces piles coûtent quelques euros pièce.
Le reste de l'établi
- Un fer à souder à panne fine, avec régulation de température si possible.
- De la tresse à dessouder ou une pompe.
- Du flux, qui rend le retrait de l'ancienne soudure bien plus propre.
- De l'alcool isopropylique et un coton-tige pour nettoyer les résidus.
- Un multimètre, pour mesurer avant et après.
- Un tapis de travail non conducteur et bien éclairé.
L'outillage d'atelier est regroupé dans notre rayon atelier et modding.
La méthode pas à pas
-
Sauvegardez d'abord. Fichier

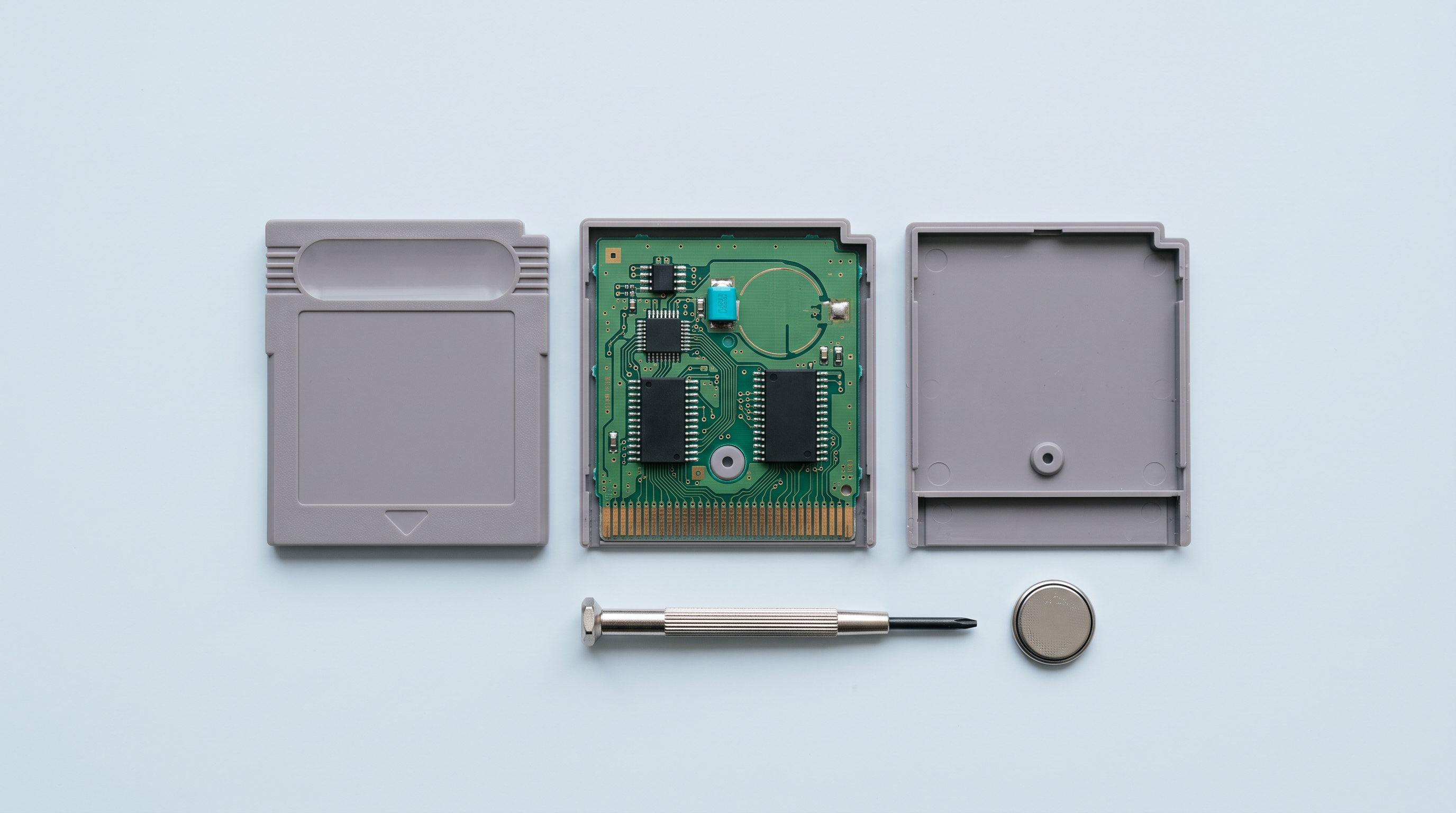

.savcopié sur l'ordinateur, vérifié, et idéalement dupliqué sur un second support. - Ouvrez la cartouche avec l'embout adapté. Une seule vis en général. Retirez la carte électronique de la coque.
- Mesurez la pile en place au multimètre et notez la valeur. Cela confirme le diagnostic.
- Photographiez le montage avant de toucher quoi que ce soit. La face positive de la pile est presque toujours orientée vers le haut, mais une photo vaut mieux qu'un souvenir.
- Dessoudez les deux pattes. Chauffez une patte, aspirez ou pompez la soudure, laissez refroidir quelques secondes, passez à l'autre. Deux à trois secondes de contact par point suffisent. Insister fait décoller les pastilles de cuivre du circuit, et une pastille arrachée est bien plus difficile à réparer qu'une pile à changer.
- Nettoyez les pastilles à l'alcool isopropylique. Si la vieille pile a coulé, nettoyez soigneusement les traces autour : elles rongent les pistes.
- Positionnez la pile neuve dans le même sens que l'ancienne, pattes en regard des pastilles. Étamez légèrement, puis soudez chaque patte en un contact bref. La soudure doit être brillante et légèrement bombée, pas en boule mate.
- Contrôlez : tension mesurée entre 3,1 et 3,3 V, pas de pont de soudure entre les deux points, pile bien plaquée et ne touchant rien d'autre.
- Refermez sans forcer. Si la coque résiste, la pile est mal couchée.
- Réécrivez votre sauvegarde avec le lecteur, puis testez dans la console.
L'alternative sans soudure, et ses limites
Il existe une méthode sans fer : on redresse les pattes d'origine restées sur le circuit, on y sertit des cosses femelles reliées par deux fils courts à un support de pile bouton, et le support se loge dans un espace libre de la coque. Le principe fonctionne, il est documenté depuis longtemps sur les cartouches NES, et il présente un vrai avantage : la pile suivante se change en trois secondes, sans outil.
Ses limites sont réelles. Il faut une pince à sertir digne de ce nom, sous peine d'arracher la patte d'origine en la tordant. Le montage prend de la place : les cartouches Game Boy et Game Boy Advance sont bien trop plates pour l'accueillir, et certaines cartouches Super Nintendo ne referment plus. Enfin, un contact serti mal réalisé donne exactement le symptôme que vous vouliez éliminer : une sauvegarde intermittente.
Une chose est à proscrire dans tous les cas : maintenir une pile nue contre les pattes avec du ruban adhésif. Le contact est imparfait dès le départ, il se dégrade avec les vibrations, et la sauvegarde saute sans prévenir.
Vérifier que l'opération a réussi
Le test se fait en deux temps. Immédiatement : réécrivez la sauvegarde, lancez le jeu, vérifiez que la partie se charge, sauvegardez dans le jeu, éteignez, rallumez. Puis à froid : retirez la cartouche de la console et laissez-la de côté vingt-quatre à quarante-huit heures. Si la partie est toujours là au retour, la soudure tient et la pile alimente bien la mémoire.
Sur un jeu à horloge, vérifiez que l'heure avance correctement après une nuit d'arrêt. C'est le meilleur indicateur, puisque l'horloge consomme en permanence.
Gardez le fichier .sav sur votre ordinateur, sauvegardé ailleurs que sur un seul disque. Le principe vaut aussi pour vos sauvegardes de console portable moderne.
Les cartouches qui n'ont pas de pile
Toutes les cartouches n'en contiennent pas, et il serait dommage d'en ouvrir une pour rien.
La mémoire flash et l'EEPROM conservent les données sans alimentation. La très grande majorité des jeux Game Boy Advance fonctionne ainsi : leur sauvegarde ne craint rien, même après vingt ans. Sur Nintendo 64, les trois systèmes cohabitent selon les titres — EEPROM, flash, ou SRAM à pile. Enfin, quantité de jeux plus anciens ne sauvegardent tout simplement pas et utilisent un système de mots de passe.
Comment reconnaître le cas de figure sans se tromper ? Le seul examen fiable reste l'ouverture : une pile bouton se repère au premier coup d'œil sur le circuit. À défaut, le symptôme parle. Une cartouche qui conserve parfaitement ses parties depuis des années n'a probablement pas de pile, ou en a une encore vaillante. À l'inverse, un jeu Game Boy Advance qui affiche un message de pile épuisée mais garde ses parties intactes vous dit exactement ce qu'il en est : sa pile ne sert qu'à l'horloge, sa sauvegarde est en flash. La remplacer relance les événements liés au temps, rien de plus — et rien de moins, si ces mécaniques comptent pour vous.
Questions fréquentes
Combien de temps dure une pile de cartouche ?
Comptez quinze à vingt-cinq ans pour une cartouche dont la pile n'alimente que la mémoire de sauvegarde. C'est nettement moins sur les jeux à horloge interne, dont le circuit consomme en permanence : cinq à huit ans sont couramment observés sur les cartouches Game Boy Color de deuxième génération Pokémon. Le stockage joue aussi, une cartouche laissée au chaud vieillit plus vite.
Puis-je changer la pile sans lecteur de cartouches ?
Oui, mais vous perdrez la partie en cours. Sans lecteur, il n'existe aucun moyen de conserver le contenu de la SRAM pendant que l'alimentation est coupée. Si la sauvegarde n'a pas d'importance, ou si la pile est déjà morte et le fichier déjà perdu, lancez-vous directement.
Une pile bouton achetée en supermarché convient-elle ?
La cellule est la bonne, mais elle est nue. Souder sur le corps d'une pile lithium est dangereux : échauffement, fuite, voire éclatement. Achetez un modèle à pattes soudées par points en usine, vendu précisément pour cet usage, et ne soudez que sur la patte.
Ma sauvegarde était corrompue avant le changement de pile. La copie va-t-elle la réparer ?
Non. Le lecteur copie fidèlement ce qu'il trouve, défauts compris. Si la partie était déjà endommagée par une pile agonisante, la copie le sera aussi. Le changement de pile empêche la dégradation de continuer, il ne reconstruit pas des données déjà perdues.
Faut-il un fer à souder cher ?
Non, mais évitez le fer d'entrée de gamme sans régulation, dont la panne monte trop haut et décolle les pastilles. Un fer à température réglable avec une panne fine suffit largement. La tresse à dessouder et le flux comptent presque autant que le fer dans la qualité du résultat.
Ma cartouche ne sauvegarde toujours pas après le changement. Que vérifier ?
Dans l'ordre : la tension de la pile neuve au multimètre, l'absence de pont de soudure entre les deux points, la tenue mécanique des deux pattes, et l'état des pastilles de cuivre, qui peuvent avoir été arrachées au dessoudage. Vérifiez aussi la propreté des contacts de la cartouche : un jeu mal lu peut donner l'illusion d'un problème de sauvegarde.
Pour aller plus loin
Un changement de pile est une remise en état, pas une réparation définitive : la nouvelle s'usera à son tour, dans une quinzaine d'années. D'ici là, gardez vos fichiers .sav sur un disque : c'est la vraie sauvegarde. Piles à pattes, embouts Gamebit et tri-aile, fers et consommables sont regroupés dans notre collection atelier et modding.
