Carte SDRAM MiSTer FPGA : la mémoire qui débloque les cœurs 16 bits, arcade et CD-ROM

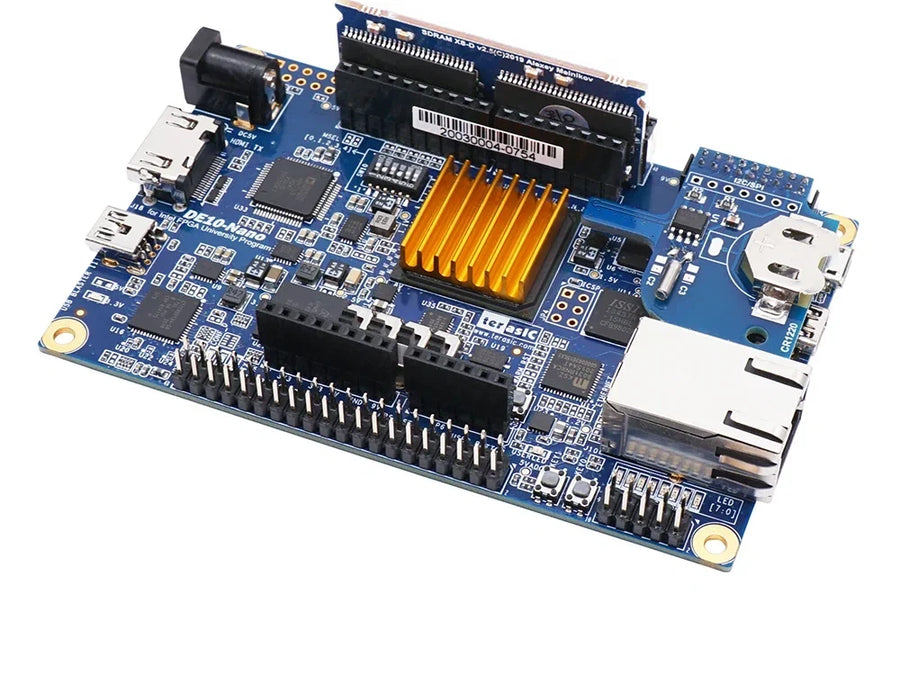

La carte Terasic DE10-Nano seule ne suffit pas à faire tourner tout le catalogue MiSTer FPGA. Sa mémoire d'origine est rattachée à la partie ARM, pas au tissu logique : la plupart des cœurs réclament une SDRAM branchée directement sur le FPGA. Ce module RetroScaler ajoute cette mémoire sur le connecteur GPIO, en 32 Mo (v2.2) ou 128 Mo (v3.0).

Ce que ça fait

• Débloque les cœurs qui exigent de la SDRAM : sans ce module, une grande partie des cœurs 16 bits, arcade et CD-ROM refuse simplement de démarrer.

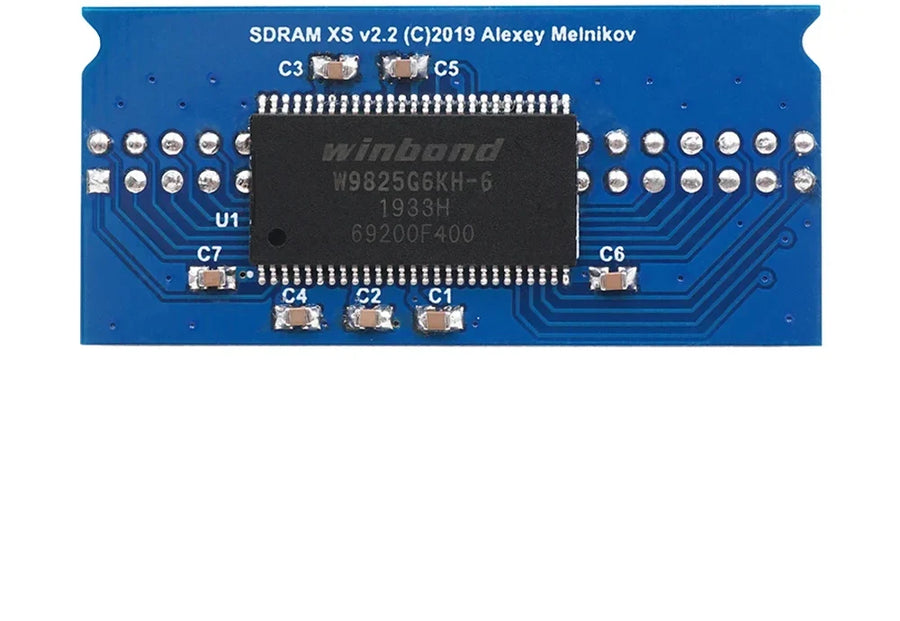

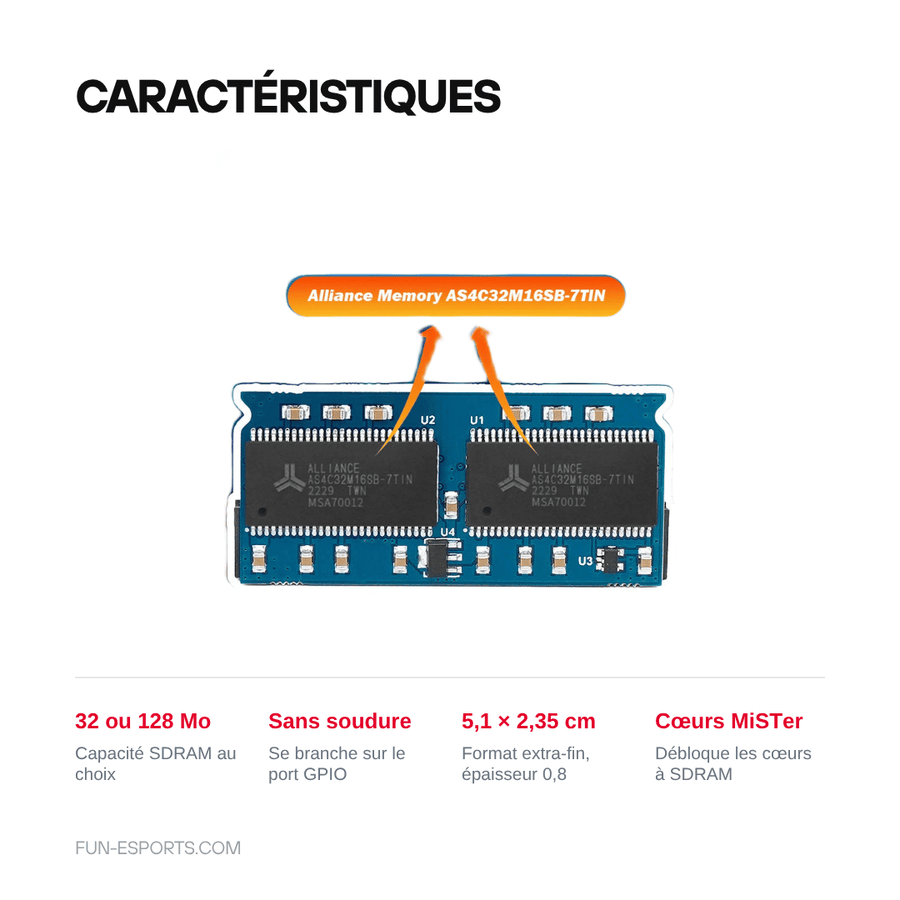

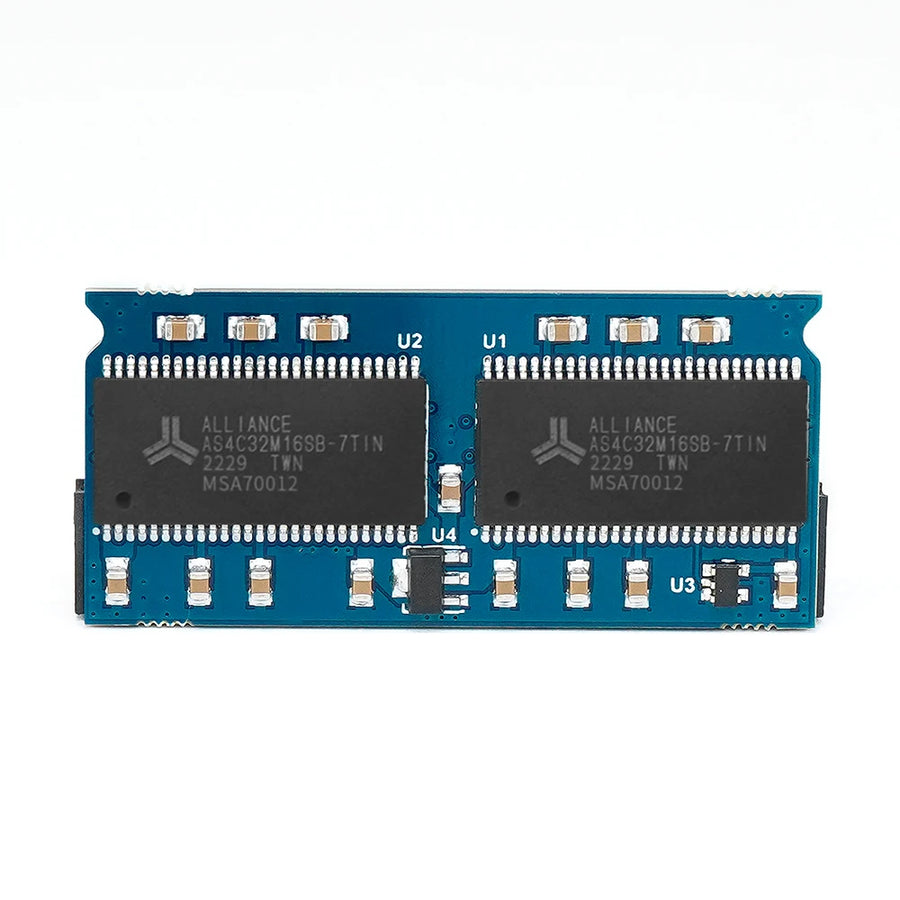

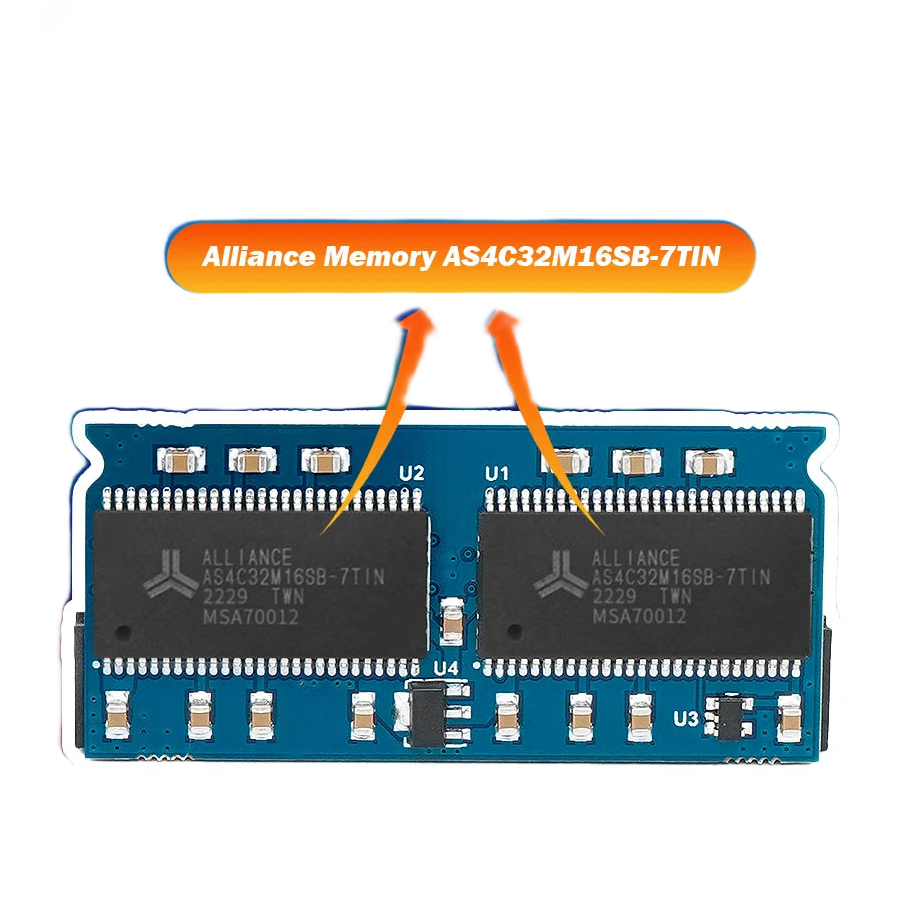

• Deux capacités au choix : 32 Mo (v2.2) couvre la grande majorité des cœurs ; 128 Mo (v3.0) vise les cœurs les plus gourmands en mémoire.
• Format extra-fin : environ 5,1 × 2,35 × 0,8 cm, pensé pour rester sous les boîtiers MiSTer les plus plats.
• Montage sans fer à souder : la carte est assemblée et soudée en usine, elle se branche sur le connecteur GPIO.

Ce que ça ne fait pas

• Ce n'est pas un MiSTer complet : la carte DE10-Nano, le boîtier, l'alimentation et la carte microSD ne sont pas fournis.
• Elle n'apporte ni cœur, ni firmware, ni jeu. Le MiSTer se prépare séparément, et se sert sans jeux, conformément à la loi.
• Elle n'accélère rien : un cœur qui fonctionne déjà ne gagne ni image ni fluidité une fois la SDRAM ajoutée.
• La version 32 Mo ne couvre pas les cœurs qui demandent explicitement 128 Mo — vérifiez la fiche du cœur visé avant de choisir la variante.
• Elle ne se branche sur aucune console d'origine : c'est une extension pour DE10-Nano, pas de la mémoire pour PC ou pour console.

Compatibilité

Carte Terasic DE10-Nano utilisée en MiSTer FPGA, via son connecteur GPIO. Aucune compatibilité avec les autres cartes de développement, ni avec une console d'origine, ni avec un PC. Si votre boîtier MiSTer est très ajusté, mesurez la hauteur disponible avant de commander : le module dépasse d'environ 8 mm au-dessus du connecteur.

Niveau requis

Aucune soudure, aucun démontage de console. Le module se présente prêt à l'emploi : il s'enfiche sur le connecteur GPIO du DE10-Nano, carte hors tension, en respectant le sens et l'alignement des broches. Une broche décalée peut endommager le module comme la carte principale : prenez le temps de contrôler l'alignement avant de remettre sous tension.

Dans le colis

• 1 carte d'extension SDRAM RetroScaler, 32 Mo (v2.2) ou 128 Mo (v3.0) selon la variante choisie.
• Ni carte DE10-Nano, ni boîtier, ni entretoises, ni carte microSD, ni alimentation.

À lire avant de commander : Périphériques Rétro

Livraison en 10 à 18 jours · expédition sous 3 à 5 jours · garantie légale 2 ans · retour sous 14 jours.
