Description complète
Amplificateur PAM8403 : du son audible sur un montage rétro alimenté en 5 V
Sur une borne maison, un mod audio de console portable ou un montage à base de carte SBC, la sortie audio d'origine ne fait pas bouger un haut-parleur. Ce module amplificateur classe D PAM8403 prend un signal analogique faible et le pousse à 2 × 3 W, sans transformateur ni alimentation séparée : 5 V USB suffisent.
Ce que ça fait
- Deux voies de 3 W : puissance annoncée de 3 W par canal sur une charge de 3 Ω sous 5 V, largement au-dessus de ce qu'un petit haut-parleur de coque demande.
- Classe D sans filtre de sortie : rendement élevé, quasiment pas d'échauffement, pas de dissipateur à prévoir dans un boîtier fermé.
- Alimentation 2,5 à 5,5 V : se branche sur le 5 V déjà présent dans le montage — port USB, régulateur de la borne, batterie relevée en 5 V.
- Encombrement minuscule : carte au format module, pensée pour être glissée dans une coque ou fixée au fond d'un caisson.
Ce que ça ne fait pas
- Ce n'est pas un convertisseur numérique : l'entrée est analogique uniquement. Aucune entrée HDMI, optique, USB audio ou Bluetooth.
- Ce n'est pas un produit fini : ni boîtier, ni haut-parleurs, ni câbles, ni alimentation. La carte arrive nue.
- La soudure est obligatoire — entrée, sortie et alimentation se raccordent au fer.
- Aucune fonction de réglage à distance, pas de télécommande, pas d'égaliseur. Le volume se règle en amont, sur la source.
- La puissance réelle dépend de l'impédance des haut-parleurs et de la qualité du 5 V : une alimentation bruitée s'entend dans le haut-parleur.
Compatibilité
Le module est générique : il amplifie n'importe quelle source audio analogique de faible niveau alimentée à proximité d'un 5 V. Cas d'usage habituels côté rétro : borne d'arcade ou bartop maison, caisson de jeu à base de carte monocarte, remplacement d'un étage audio HS sur un montage perso, ajout d'un haut-parleur externe sur une machine d'atelier. Il ne se substitue pas à une pièce d'origine référencée pour une console précise : ce n'est pas une pièce de rechange officielle, mais un composant à intégrer soi-même. Haut-parleurs recommandés : 4 Ω ou 8 Ω, 3 W ou plus.
Niveau requis
Niveau intermédiaire. Il faut savoir souder proprement sur pastilles, identifier une masse et repérer un point 5 V dans son montage. Prévoir un fer à souder à panne fine, de l'étain, du fil souple fin et un multimètre pour vérifier la tension d'alimentation avant la première mise sous tension. Une erreur de polarité sur l'alimentation détruit le module.
Dans le colis
- 1 carte amplificateur PAM8403 2 × 3 W, classe D
- Livrée sans câble, sans haut-parleur et sans alimentation
À lire avant de commander : Atelier & Modding
Livraison en 10 à 18 jours · expédition sous 3 à 5 jours · garantie légale 2 ans · retour sous 14 jours.
Module amplificateur audio PAM8403 2 × 3 W — classe D, 5 V USB
Amplificateur classe D 2 × 3 W alimenté en 5 V — à souder soi-même dans une borne, un caisson ou un montage rétro.
En stock
📦Livraison en 10 à 18 jours · expédition sous 3 à 5 jours · garantie légale 2 ans · retour sous 14 jours.
ℹÀ partir de 150 €, la livraison s’effectue en Point Relais.
- 🇫🇷SAV français
réponse sous 24 h - 🛡Garantie légale
2 ans - ↩14 jours
pour changer d’avis - ✅Fiche vérifiée
le
Le geste : redonner du volume à un montage muet

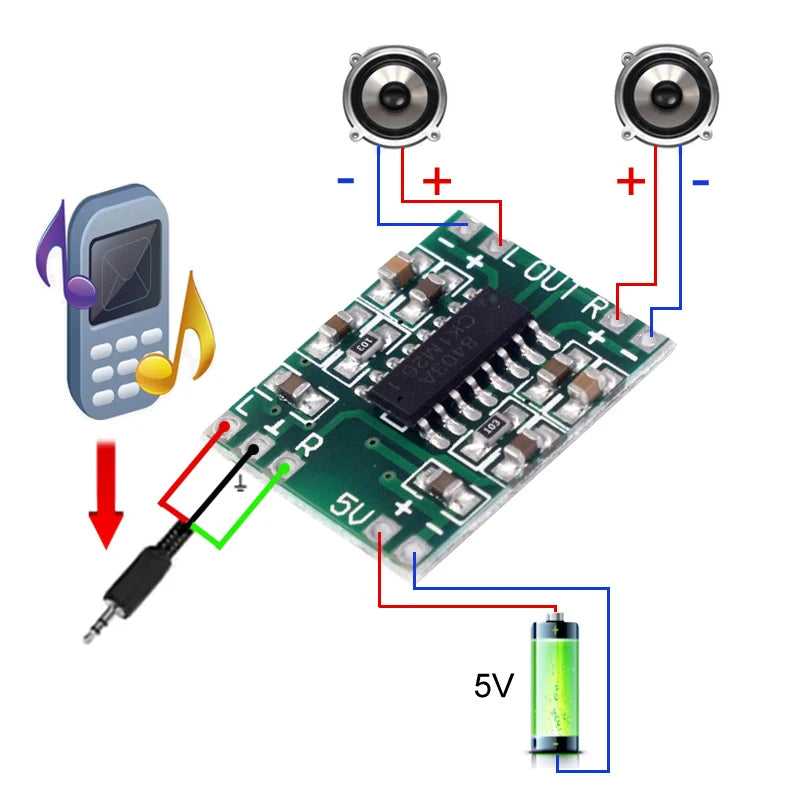

Une borne bartop assemblée le week-end, un caisson de jeu improvisé, une console d'atelier dont l'étage audio a rendu l'âme : dans tous ces cas, le signal existe mais personne ne l'entend. Le PAM8403 s'insère entre la source et les haut-parleurs et transforme une sortie ligne famélique en son de jeu audible à deux mètres. Trois fils à l'entrée, quatre à la sortie, deux pour le 5 V, et le montage retrouve une voix.
La pièce : pourquoi cette puce et pas une autre
Le PAM8403 est un amplificateur stéréo de classe D conçu pour fonctionner sans filtre de sortie. Concrètement : pas de selfs, pas de dissipateur, un rendement élevé et une carte qui reste tiède même enfermée dans un boîtier plastique. Il accepte de 2,5 à 5,5 V, ce qui le rend compatible avec le 5 V déjà disponible dans presque tous les montages rétro. C'est le compromis taille, puissance et simplicité que la scène modding utilise depuis des années.
La limite à connaître avant de commander
Ce n'est pas un produit prêt à brancher. La carte arrive nue, sans boîtier, sans haut-parleur, sans câble et sans alimentation : tout se soude. Il faut aussi accepter ses règles électriques — entrée analogique seulement, alimentation propre exigée, polarité à ne pas inverser sous peine de griller le module. Si vous cherchez un ampli à poser sur une étagère et à relier en Bluetooth, ce n'est pas cette pièce.
Sélection
Pourquoi cet accessoire est dans notre catalogue
Nous vérifions chaque accessoire avant de le référencer. Beaucoup n'y entrent jamais.
Chaque accessoire est vérifié avant d'entrer au catalogue : la compatibilité réelle avec les consoles annoncées, la matière, les finitions, et ce qu'il y a vraiment dans la boîte. Beaucoup de modèles n'y entrent jamais, parce qu'ils ne protègent pas ce qu'ils prétendent protéger, ou parce que l'ajustement n'est qu'approximatif. Ce que celui-ci sait faire, et là où il s'arrête, est détaillé plus bas sur cette page.
🎮Sélectionné par Julien · Fun-Esports
Ce que cet accessoire apporte
Caractéristiques constructeur vérifiées · vérifié le
Ce qu’il fait bien
- 2 × 3 W annoncés sur charge de 3 Ω sous 5 V
- Classe D sans filtre de sortie : peu d'échauffement
- Alimentation 2,5 à 5,5 V, un simple 5 V USB suffit

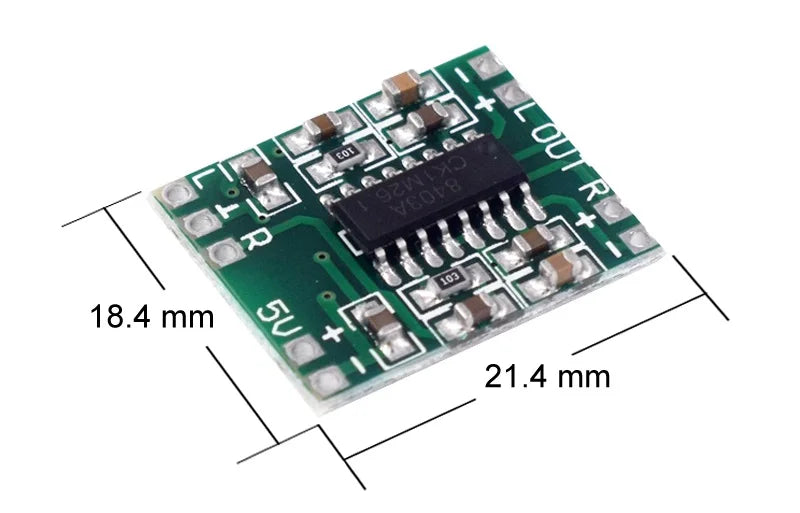

- Format module très compact, intégrable en boîtier fermé
Ce qu’il ne fait pas
- Entrée analogique uniquement : ni HDMI, ni optique, ni USB audio, ni Bluetooth
- Soudure obligatoire pour l'entrée, la sortie et l'alimentation
- Carte nue : pas de boîtier, pas de haut-parleurs, pas d'alimentation fournie
- Une alimentation 5 V bruitée s'entend dans le haut-parleur
- Inversion de polarité = module détruit
Voir toute la fiche technique+
Matière et format
- Type d’accessoire
- Module amplificateur audio
Compatible avec
- Toute source audio analogique de faible niveau
- Borne d'arcade ou bartop maison
- Montage à base de carte monocarte
- Mod audio de console portable
- Haut-parleurs 4 Ω ou 8 Ω, 3 W et plus
Dans la boîte
- 1 carte amplificateur PAM8403 2 × 3 W classe D
- Livrée nue : sans câble, sans haut-parleur, sans alimentation
Questions fréquentes
🔧 Faut-il souder pour utiliser ce module ?
Oui. L'entrée audio, la sortie haut-parleurs et l'alimentation 5 V se raccordent au fer à souder, sur pastilles. Un fer à panne fine et du fil souple suffisent, mais il n'existe aucun montage sans soudure.
🎮 Sur quels montages rétro puis-je l'utiliser ?
Sur tout montage qui fournit un signal audio analogique de faible niveau et un 5 V : borne d'arcade ou bartop maison, caisson de jeu à base de carte monocarte, réparation d'un étage audio sur un montage perso. Ce n'est pas une pièce de rechange référencée pour une console précise.
⚡ Quelle alimentation faut-il prévoir ?
De 2,5 à 5,5 V continu ; un 5 V USB est le cas courant. Plus l'alimentation est propre, moins vous entendrez de souffle. Vérifiez la polarité au multimètre avant la première mise sous tension : une inversion détruit le module.
🔊 Quels haut-parleurs brancher dessus ?
Des haut-parleurs de 4 Ω ou 8 Ω supportés pour 3 W ou plus, un par canal. La puissance annoncée de 3 W par voie correspond à une charge de 3 Ω sous 5 V : sur 8 Ω vous obtiendrez moins, ce qui reste largement suffisant pour un petit haut-parleur de coque.
📦 Que contient le colis ?
Une carte amplificateur PAM8403 2 × 3 W, seule. Aucun câble, aucun haut-parleur, aucune alimentation et aucun boîtier ne sont fournis.
🧰 De quels outils ai-je besoin ?
Un fer à souder à panne fine, de l'étain, du fil de câblage souple, une pince coupante et un multimètre pour contrôler la tension. Retrouvez l'outillage dans la collection Atelier & Modding du site.
🚚 Quels sont les délais de livraison ?
Livraison en 10 à 18 jours, expédition sous 3 à 5 jours. Réponse du SAV francophone sous 1 jour ouvré.
🛡️ Quelle garantie s'applique ?
Garantie légale de conformité de 2 ans. Retour sous 14 jours. Fiche vérifiée le 19/08/2026.
