Kit de condensateurs électrolytiques : de quoi recaper une carte entière

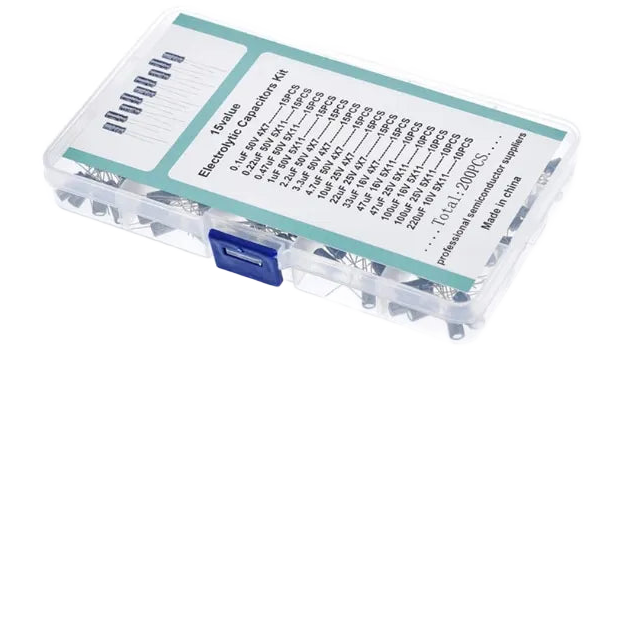

Sur une machine des années 80 et 90, les condensateurs sèchent, gonflent, puis fuient et rongent les pistes. La panne se voit au son qui grésille, à l'image qui tremble ou à la console qui ne démarre plus. Ce kit rassemble des condensateurs radiaux traversants de 0,1 à 1000 µF, en 16, 25 et 50 V, tous donnés pour 105 °C : de quoi avoir la bonne valeur sous la main au moment du recap, sans recommander pièce par pièce.

Ce que ça fait

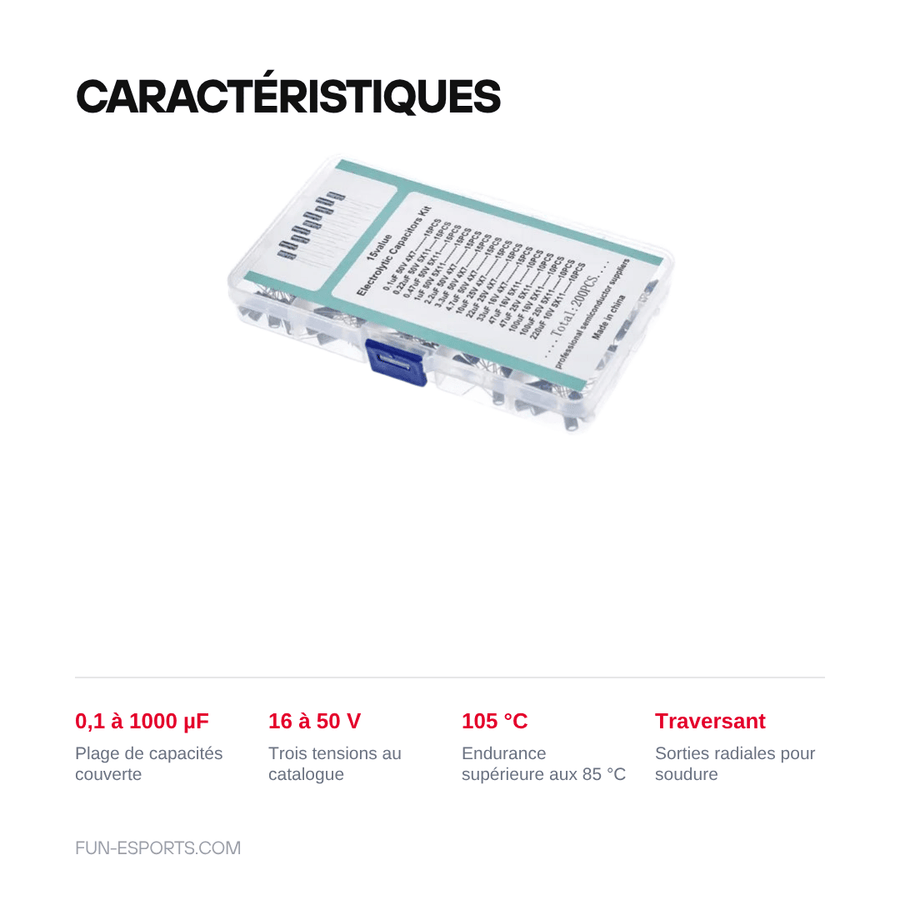

• Une plage de valeurs large : de 0,1 µF à 1000 µF, réparties en 10, 15 ou 24 valeurs selon le format choisi.
• Trois tensions de service : 16 V, 25 V et 50 V, les trois qu'on croise le plus souvent sur une carte de console ou d'arcade.
• Des modèles 105 °C : plus endurants que les 85 °C d'origine, utile près d'un régulateur ou d'un dissipateur.
• Assortiment trié par valeur : on prélève ce dont on a besoin et le reste sert au chantier suivant.

Ce que ça ne fait pas

• Ce sont des condensateurs à sorties traversantes, pas des composants montés en surface : ils ne conviennent pas aux cartes tout-CMS, où les condensateurs sont soudés à plat.
• Ce n'est pas un kit dédié à une console précise. Il n'est pas garanti que toutes les valeurs d'une carte donnée s'y trouvent, ni en quantité suffisante : relevez votre liste avant de commander.
• Aucune tension au-delà de 50 V : les blocs d'alimentation secteur et les étages de découpage haute tension ne sont pas couverts.
• Le kit ne remplace ni les condensateurs tantale, ni les céramiques, ni les films.
• Ni fer à souder, ni tresse, ni pompe à dessouder : l'outillage n'est pas fourni.

Compatibilité

Toute carte électronique à composants traversants dont les valeurs figurent dans l'assortiment : consoles et micro-ordinateurs 8 et 16 bits, cartes d'arcade, alimentations linéaires, amplis et moniteurs d'époque. Ce qui n'est pas couvert : les cartes entièrement en montage de surface (consoles portables et machines des générations suivantes), et toute valeur ou tension absente de l'assortiment. Vérifiez le marquage de vos condensateurs d'origine — capacité en µF et tension en V — avant de commander.

Niveau requis

Soudure obligatoire, niveau intermédiaire. Il faut dessouder chaque condensateur d'origine sans arracher de pastille, puis souder le neuf en respectant la polarité : la bande claire du corps marque le pôle négatif. Prévoyez un fer à température réglable, de la tresse ou une pompe à dessouder, de l'alcool isopropylique pour nettoyer le flux et un multimètre pour contrôler après coup. Une capacité identique et une tension supérieure ou égale à l'origine : jamais l'inverse.

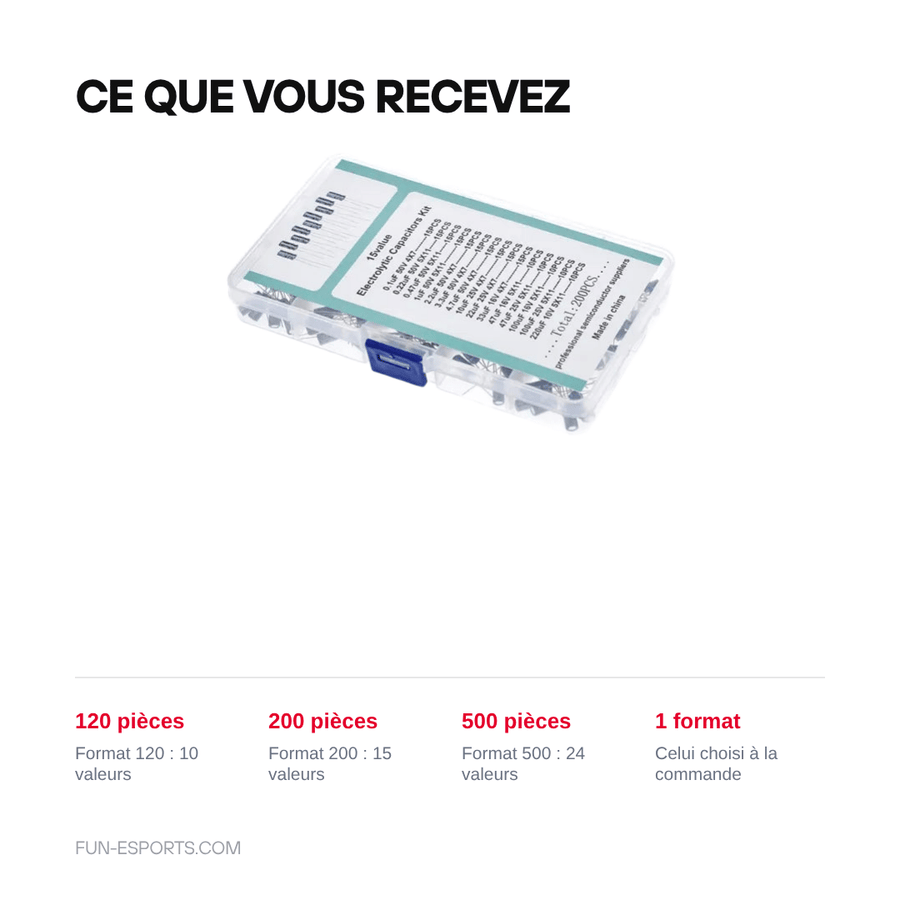

Dans le colis

• Format 120 pièces : 120 condensateurs électrolytiques aluminium, 10 valeurs.
• Format 200 pièces : 200 condensateurs électrolytiques aluminium, 15 valeurs.
• Format 500 pièces : 500 condensateurs électrolytiques aluminium, 24 valeurs.
• Un seul format est livré, celui sélectionné à la commande.
