Description complète

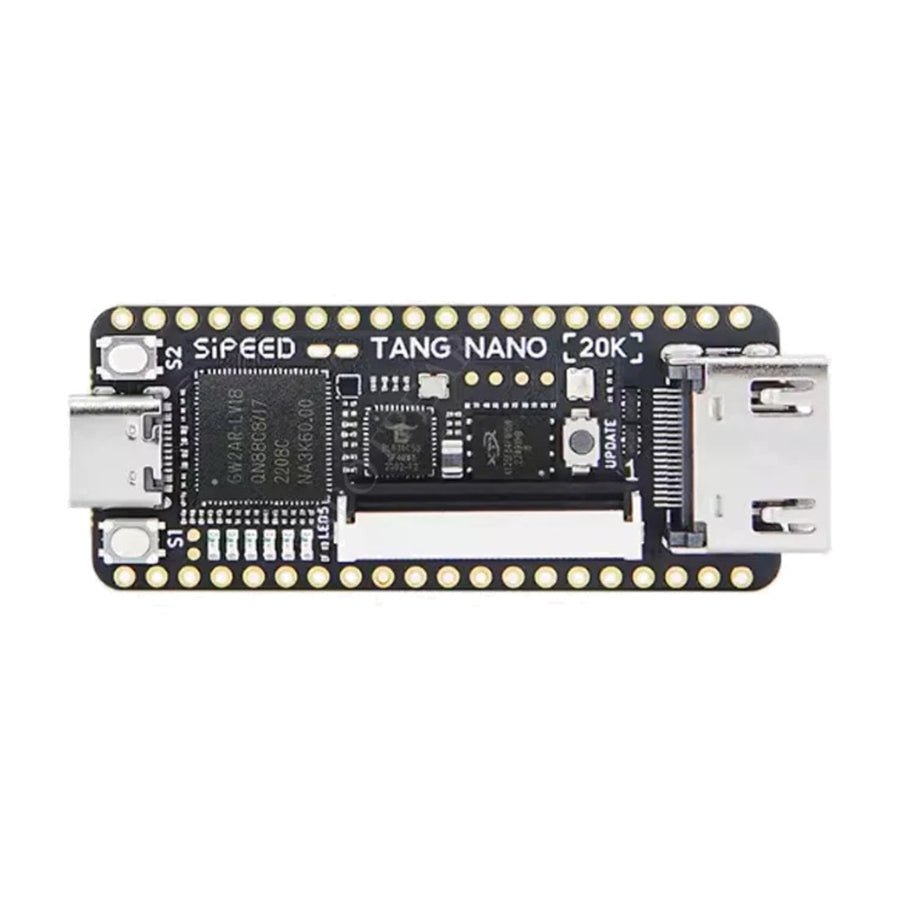

Tang Nano 20K : reconstruire une console en logique, pas l'émuler

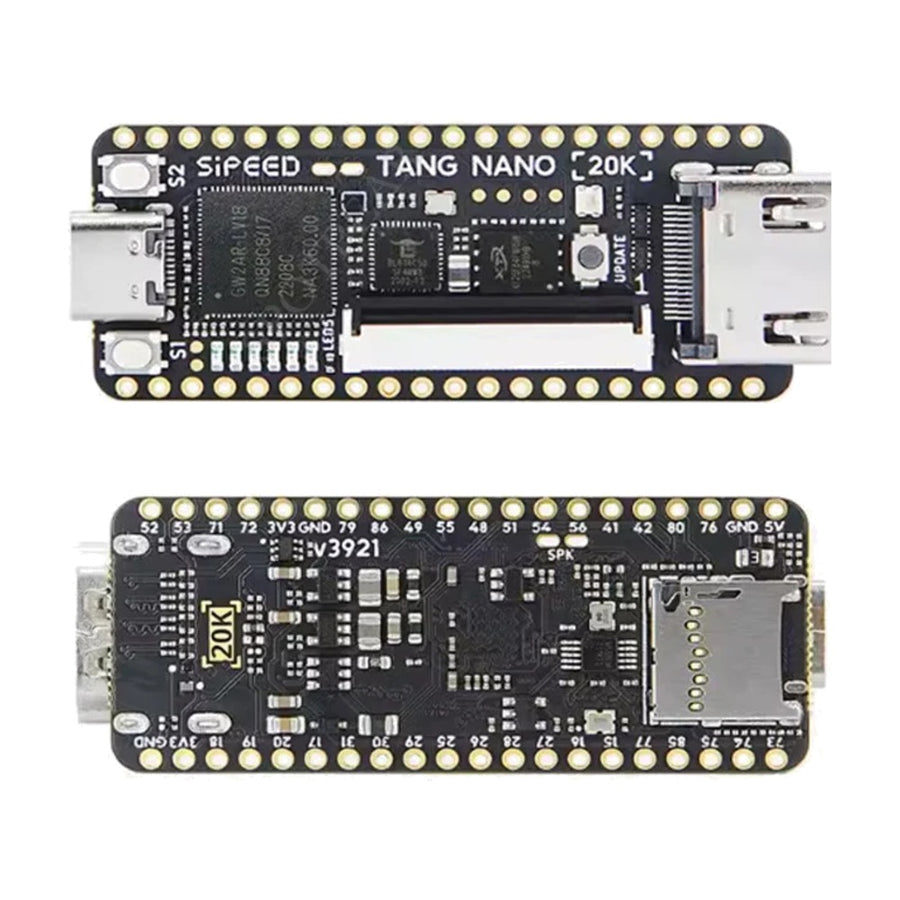

Une carte de développement FPGA de la taille d'une clé USB, conçue par Sipeed autour d'une puce GOWIN GW2AR-18. C'est la base matérielle des projets de rétro-informatique en logique reconfigurable — NESTang, MiSTeryNano, cores Game Boy ou Megadrive. Sortie HDMI et lecteur microSD directement sur la carte.
Ce que ça fait
- 20 736 cellules logiques : 15 552 bascules, 828 Kbit de Block SRAM et 48 multiplieurs 18×18. De quoi faire tenir les cores 8 bits et une partie des cores 16 bits.

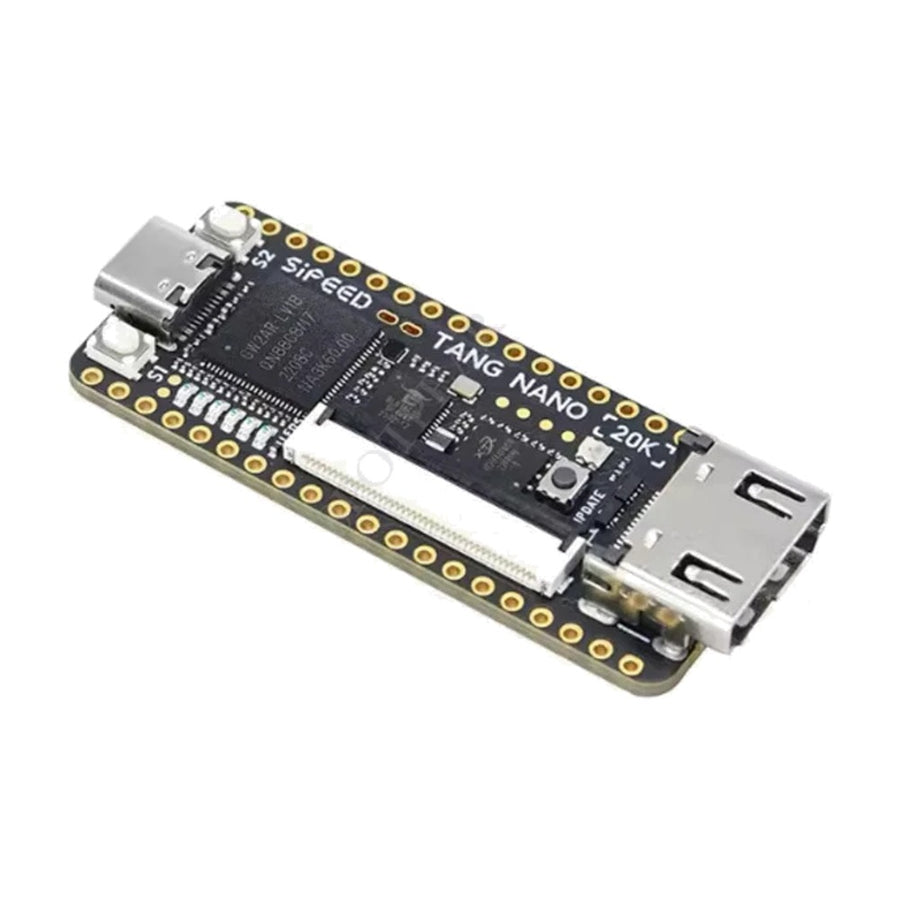

- HDMI et microSD sur la carte : image sur un téléviseur moderne et chargement des fichiers depuis la carte, sans carte d'extension à ajouter.
- Débogueur BL616 intégré : JTAG, USB-UART et USB-SPI passent par le seul câble USB-C. Aucune sonde de programmation à acheter en plus.
Ce que ça ne fait pas
- Ce n'est pas une console prête à jouer. Ni boîtier, ni manette, ni alimentation secteur, ni système préinstallé : la carte sort nue de sa boîte.

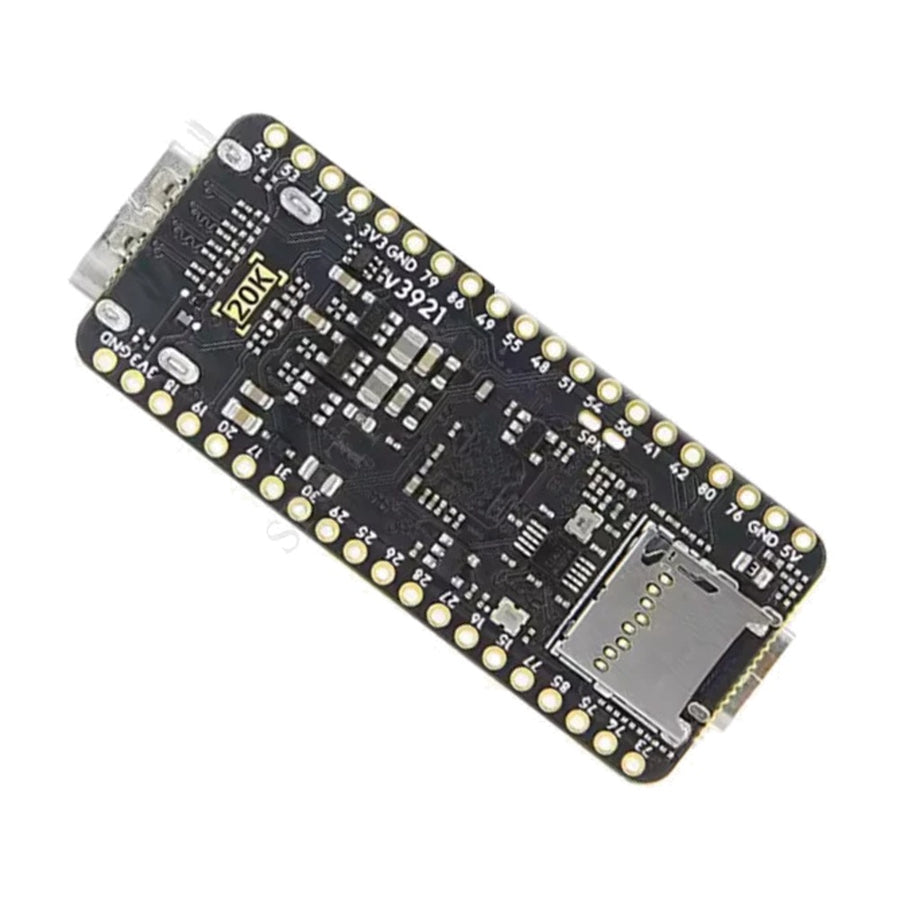

- Les barrettes de connecteurs sont livrées non soudées. Tant qu'elles ne le sont pas, aucun GPIO n'est accessible — donc aucune manette câblée.
- 64 Mbit de SDRAM, soit 8 Mo. Les cores lourds — Neo Geo, arcade CPS2, PlayStation — n'y tiennent pas. Ce n'est pas un MiSTer FPGA au format réduit.
- Il faut installer l'IDE GOWIN sur un PC et flasher soi-même un bitstream. Rien ne démarre à la mise sous tension.
- Livrée sans jeux, conformément à la loi. Aucun fichier de jeu n'est fourni, ni préinstallé, ni téléchargeable depuis notre site.
- La carte microSD n'est pas fournie.
Compatibilité

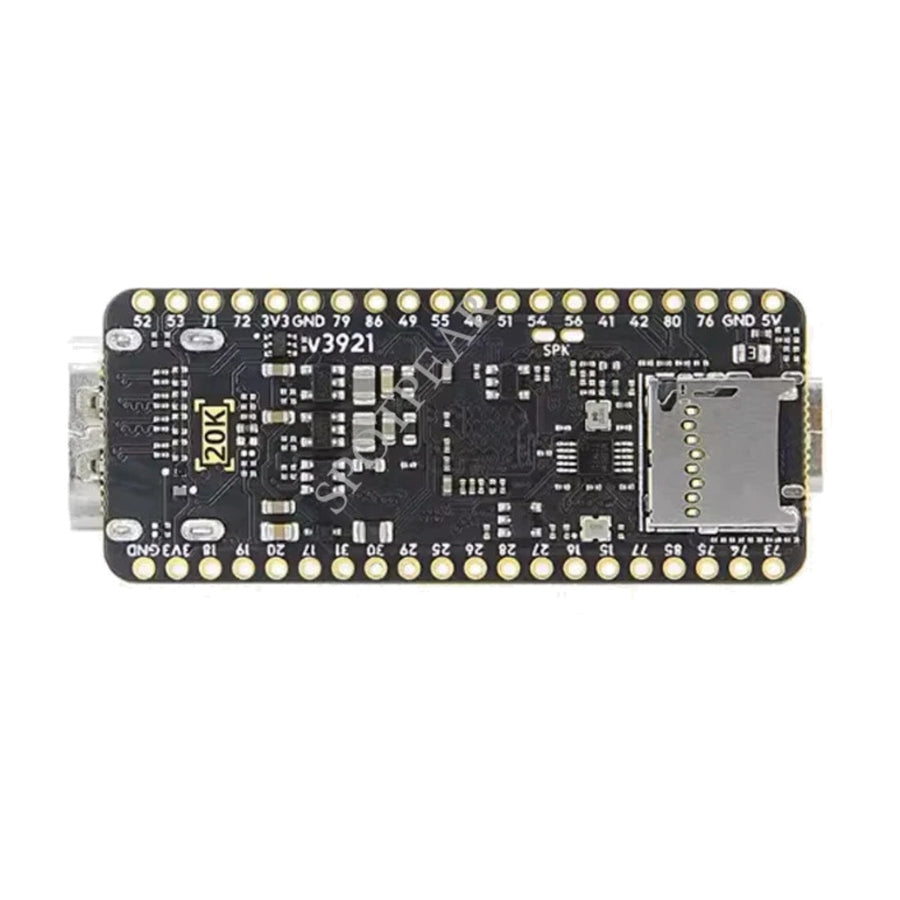

Projets ouverts documentés autour de cette carte : NESTang (NES), MiSTeryNano (Atari ST, Amiga), et les cores Game Boy et Megadrive publiés par la communauté GOWIN. Affichage sur n'importe quel téléviseur ou moniteur HDMI. Stockage sur carte microSD au format FAT32. Alimentation par le port USB-C. Connecteur LCD RGB 40 broches disponible pour un écran externe.
Ce qui n'est pas couvert : les cores MiSTer FPGA, qui sont écrits pour la Cyclone V de la DE10-Nano et ne se compilent pas sur cette puce.
Niveau requis
Confirmé. Il faut savoir souder deux barrettes de connecteurs à la main, installer l'IDE GOWIN (Windows ou Linux), récupérer un projet sur un dépôt public et le compiler ou en flasher le bitstream. Prévoir un fer à souder 30 à 60 W, du flux, et un PC. Sans ces trois étapes, la carte ne fait rien.

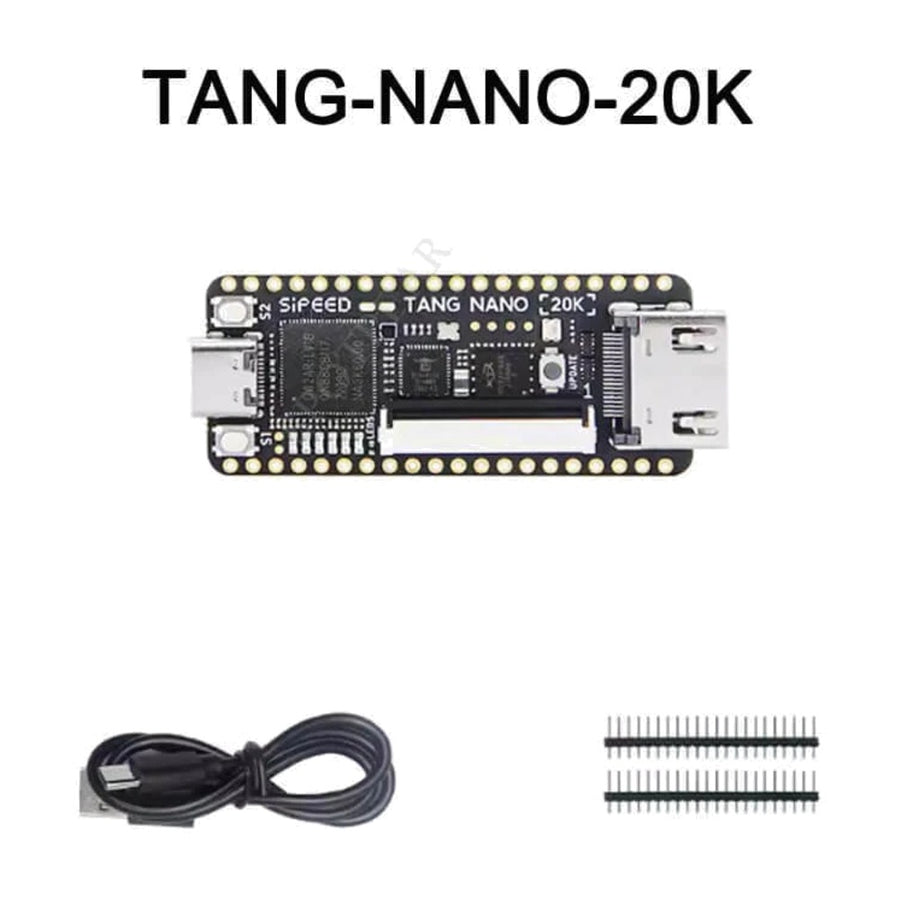

Dans le colis
- 1 carte Sipeed Tang Nano 20K, barrettes non soudées
- 1 câble USB-C
- 2 barrettes de connecteurs noires à souder
À lire avant de commander : Consoles Premium & FPGA
Carte FPGA Sipeed Tang Nano 20K — GOWIN GW2AR-18, sortie HDMI et lecteur microSD
Carte FPGA nue pour projets rétro — soudure, IDE et bitstream à la charge de l'acheteur.
En stock
📦Livraison en 10 à 18 jours · expédition sous 3 à 5 jours
ℹÀ partir de 150 €, la livraison s’effectue en Point Relais.
- 🇫🇷SAV français
réponse sous 24 h - 🛡Garantie légale
2 ans - ↩14 jours
pour changer d’avis - ✅Fiche vérifiée
le
Le geste : de la carte nue au core qui tourne
On soude les deux barrettes, on branche le câble USB-C, on installe l'IDE GOWIN, on récupère un projet publié et on flashe son bitstream. À partir de là la carte n'imite plus une console : elle en reproduit la logique, port par port, dans le tissu du FPGA. C'est un travail de quelques soirées, pas un déballage.
La carte : pourquoi la 20K plutôt qu'une autre
Sipeed a placé sur cette carte les trois choses qui manquent aux FPGA d'entrée de gamme : une sortie HDMI, un lecteur microSD et un débogueur intégré. Pas de sonde JTAG à acheter, pas de carte fille à empiler. C'est ce qui en a fait le support de NESTang et de MiSTeryNano plutôt qu'une Tang Nano 9K.
L'accompagnement : documentation et SAV francophone
La documentation constructeur, les brochages et les projets sont publics et ouverts. De notre côté : un SAV français avec réponse sous 1 jour ouvré, la garantie légale de conformité de 2 ans et 14 jours pour changer d'avis. Nous ne fournissons ni jeux, ni bitstream, ni assistance à la programmation.
Sélection
Pourquoi cet accessoire est dans notre catalogue
Nous vérifions chaque accessoire avant de le référencer. Beaucoup n'y entrent jamais.
Chaque accessoire est vérifié avant d'entrer au catalogue : la compatibilité réelle avec les consoles annoncées, la matière, les finitions, et ce qu'il y a vraiment dans la boîte. Beaucoup de modèles n'y entrent jamais, parce qu'ils ne protègent pas ce qu'ils prétendent protéger, ou parce que l'ajustement n'est qu'approximatif. Ce que celui-ci sait faire, et là où il s'arrête, est détaillé plus bas sur cette page.
🎮Sélectionné par Julien · Fun-Esports
Ce que cet accessoire apporte
Caractéristiques constructeur vérifiées · vérifié le
Ce qu’il fait bien
- FPGA GOWIN GW2AR-18 : 20 736 cellules logiques, 828 Kbit de Block SRAM
- Sortie HDMI et lecteur microSD directement sur la carte
- Débogueur BL616 intégré : JTAG, USB-UART et USB-SPI par le câble USB-C
- Alimentée en USB-C, 22,55 × 54,04 mm, 44 g
- Ampli audio MAX98357A et LED RGB intégrés
Ce qu’il ne fait pas
- Ce n'est pas une console prête à jouer : ni boîtier, ni manette, ni alimentation secteur
- Barrettes de connecteurs livrées non soudées : aucun GPIO accessible sans soudure
- 8 Mo de SDRAM seulement : Neo Geo, arcade CPS2 et PlayStation hors de portée
- Aucun système préinstallé : IDE GOWIN et flash du bitstream à faire soi-même
- Les cores MiSTer FPGA ne se compilent pas sur cette puce
- Livrée sans jeux, conformément à la loi
- Carte microSD non fournie
Voir toute la fiche technique+
Matière et format
- Type d’accessoire
- Carte de développement FPGA
Compatible avec
- Téléviseur ou moniteur HDMI
- Carte microSD FAT32 (non fournie)
- Projet NESTang (NES)
- Projet MiSTeryNano (Atari ST, Amiga)
- Écran LCD RGB 40 broches
Dans la boîte
- 1 carte Sipeed Tang Nano 20K, barrettes non soudées
- 1 câble USB-C
- 2 barrettes de connecteurs noires à souder
Questions fréquentes
🔧 Faut-il souder quelque chose ?
Oui. Les deux barrettes de connecteurs sont livrées non soudées. Tant qu'elles ne le sont pas, aucune broche GPIO n'est accessible — donc aucune manette câblée. Soudure à la main classique, fer 30 à 60 W et flux suffisent.
🎮 Est-ce que ça joue dès la sortie de la boîte ?
Non. C'est une carte de développement nue : aucun système n'est préinstallé. Il faut installer l'IDE GOWIN sur un PC, récupérer un projet ouvert (NESTang, MiSTeryNano…) et flasher son bitstream.
🔌 Quels systèmes peut-on faire tourner ?
Les cores publiés par la communauté GOWIN : NES, Game Boy, Megadrive, Atari ST, Amiga. Les 8 Mo de SDRAM mettent Neo Geo, l'arcade CPS2 et la PlayStation hors de portée.
⚙️ Est-ce compatible avec les cores MiSTer FPGA ?
Non. Les cores MiSTer sont écrits pour la puce Cyclone V de la carte DE10-Nano et ne se compilent pas sur un GOWIN GW2AR-18. Ce sont deux écosystèmes distincts.
📦 Que contient le colis ?
1 carte Sipeed Tang Nano 20K avec ses barrettes non soudées, 1 câble USB-C et 2 barrettes de connecteurs noires à souder. Ni boîtier, ni manette, ni alimentation secteur, ni carte microSD.
📺 Comment brancher la carte sur un téléviseur ?
Par le connecteur HDMI présent sur la carte, avec un câble HDMI standard non fourni. Un connecteur LCD RGB 40 broches permet aussi d'y raccorder un écran externe.
🚚 Quels sont les délais de livraison ?
Livraison en 10 à 18 jours, expédition sous 3 à 5 jours.
🛡️ Quelle garantie s'applique ?
Garantie légale de conformité de 2 ans. Retour sous 14 jours. SAV français, réponse sous 1 jour ouvré.
